真空管

2017-05-19 | 作者: | 分类: 批发工程产品 | 浏览： 2546

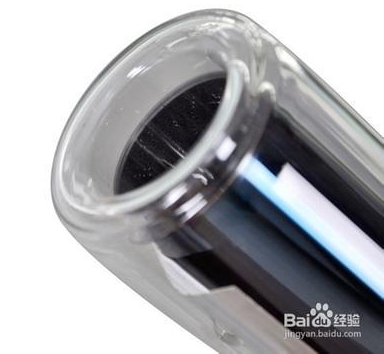

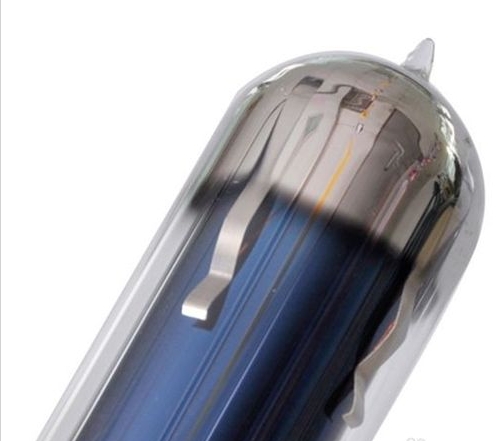

真空管技术指标：

1）、采用干涉膜工艺,吸收率可达96%，散射率低于4%。

2）、空晒温度不低于400℃、抗高寒-40度。

3）、真空度低于5.0×10-4Pa。

4）、材质为3.3高硼硅玻璃,抗直径2.5cm以下冰雹正面冲击。

采用世界上先进的真空管镀膜技术—干涉膜工艺，淘汰了传统的渐变膜工艺，三靶镀膜—铝、铜、不锈钢。传统的渐变选择性吸收膜层由于其反射曲线不陡峭，发射比随温度上升在加大，导致工作在300——500℃时发射比增加很多。而“三高”管所采用的干涉吸收型超低发射比选择性吸收膜层可以解决上述矛盾，由于两陶瓷金属层分别有合适的金属体积比，相互干涉的作用加上反射层的功能，使其具有较高的太阳能吸收比和较低的发射比，同时传统的渐变膜在300～400℃高温下容易发生变形、飘逸、失效等现象，严重影响后期集热效果，而先进的干涉膜就不会出现类似情况，因为它采用三靶磁溅射镀膜技术，吸收层、减反层和金属层，三高管通过对光波的干涉吸收，提高集热性能。金属层为镀铜，耐高温，抗老化，反射性能好，可经受空晒温度达400℃以上。得热量比同型号热水器能够提高15%左右，集热能力非凡，在阴雨天气仍具有一定的集热功效，被称为“太阳王”。

全玻璃真空集热管技术参数表：

类型

结构 干涉膜 渐变膜

 高温特效管 高寒管 高效管 普通管

粘结层 铝氮化合物 铝氮化合物 无 无

底层 铜（低发射） 铜（低发射） 铝 铝

吸收层 不锈钢和铝氮化合物 铝和铝氮化合物 铝和铝氮化合物 纯净铝氮化合物

减反层 纯净铝氮化合物 纯净铝氮化合物 纯净铝氮化合物 无

工艺 三靶 双靶 单靶 单靶

吸收比 0.93≤α≤0.96   （国家标准：α≥0.86） 0.86≤α≤0.90

发射比 0.04≤ε≤0.07   （国家标准：ε≤0.09） 0.07≤ε≤0.09

空晒 250～270㎡•℃/kw   （国家标准：Y≥175㎡•℃/kw） 220～260㎡•℃/kw

闷晒 3.0～3.2 MJ/㎡   （国家标准：H≤3.8 MJ/㎡） 3.2～3.6 MJ/㎡

热损 0.50～0.55W/(㎡℃)   （国家标准：ULT≤0.90W/(㎡℃)） 0.65～0.75W/(㎡℃)
